　　龍門大橋位于大興路東段起點處，跨越竹溪河（原黑水灘河），連接西側已建成大興路和東側在建大興路東段，道路等級為城市主干道級。橋梁起始樁號為K2+863.000，終點樁號為7JK32+085.000，橋梁全長222m，總寬33m。

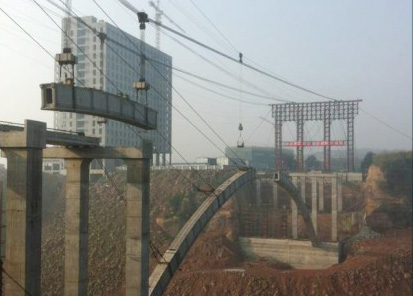

　　主橋?yàn)殇摻罨炷料湫喂皹?，凈跨徑L:135m．凈矢高f:22.2m，f/L:1/6.08，拱軸系數m:1.733。拱圈分左右幅，每幅拱圈由10個拱箱組成，全橋共2個拱圈20片拱箱，位于拱圈外側的兩片拱箱為邊箱，中間的8片為中箱。每個拱圈總寬度為16.36m，拱圈總高度2.4m；其中預制拱箱邊箱拱寬1.60m，中箱拱寬1.60m，預制拱箱高2.3m，另有10cm頂板現澆層；預制拱箱頂板厚10cm，底板厚20cm，邊箱的外側邊腹板厚度為14cm，其它腹板為10cm，拱箱A類橫隔板厚10cm，B類橫隔板厚12cm。拱箱分七段預制，采用無支架纜索吊裝，拱箱邊箱拱段最大吊裝重量為60.89t，中箱拱段最大吊裝重量為55.23t。拱肋合攏溫度按15±2℃計算。吊裝完成后進行箱段之間的縱橫連接和澆筑縱橫縫及頂板現澆層砼，整體化拱圈。
